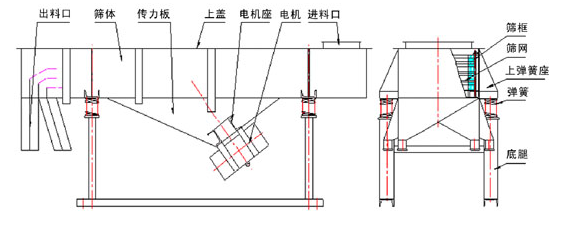

直线振动筛结构：

　　共成振动系列直线振动筛是由筛箱、筛框、振动电机、减振系统及座架等组成。筛框一般为木制结构，若筛孔较大，产量较高时筛框可制成钢质结构，若筛分腐蚀性物料，与物料接触部分采用不锈钢制作。
直线振动筛工作原理：
　　直线振动筛以振动电机作为振动源，当两台振动电机做同步、反向运转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此物料在直线振动筛机上的运动轨迹为直线向前做抛物线运动。两电机轴相对筛面有一倾角在激振力和物料自重力的合力作用下, 从入料端落入筛框后的物料在筛面上被抛起跳跃向前作直线运动迅速前进、松散透筛，完成筛分作业。
适用于0.074-15mm的任何干式物料的筛分，很大给料粒度以不大于20mm为宜。
直线振动筛适用行业：
　　直线振动筛广泛应用于冶金粉末、化工、肥料、磨料、医药、粮食、陶瓷、煤炭、耐火材料、建筑材料等粉体及中小粒度物料的分级或分选.
直线振动筛特点：
1、直线振动筛全封闭结构、密封性好、减少粉尘污染；
2、处理量大、结构简单、维修方便、耗能低、噪声少、筛网寿命长。
3、可单层或多层使用，多可达到七层，筛框一般为木制结构，若筛孔较大，产量较高时筛框可制成钢质结构，若筛分腐蚀性物料，与物料接触部分采用不锈钢制作。
4、电机安装方式可分为下振式和侧振式，减振器安装方式可分为座式和吊挂式。还可以根据用户需要进行特殊设计.
5、适用于0.074-15mm的任何干式物料的筛分，很大给料粒度以不大于20mm为宜。

直线振动筛使用条件

1、海拔不超过1000米；

2、周围环境温度：不超过40ºC

3、相对湿度不超过90%（20ºC以下）

4、筛分腐蚀性物料时，接触物料部分材质采用不锈钢

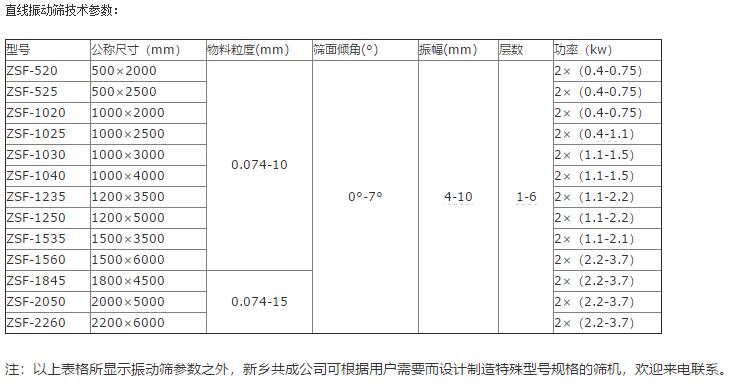

DZSF直线振动筛主要技术参数和外形尺寸：
