往复式给煤机的电控装置有哪些部件?

发布日期:2021-07-01 06:53
信息摘要:
  往复式给煤机的电控装置设在现场控制柜内,可以实现远/现场控制,它的主要部件和功能如下:  1、电源插座:将用户的交流电转换成稳定低电压运行控制电器;  2、CPU卡:是该系统的控制中心,负责对系统进行控制;  3、输入信号转换卡:将用户给煤指令转换为CPU能处理的0~10kHz频率信号;(指令卡:0~10kHz为0Hz,10000Hz为99.999%)测

  往复式给煤机的电控装置设在现场控制柜内,可以实现远/现场控制,它的主要部件和功能如下:

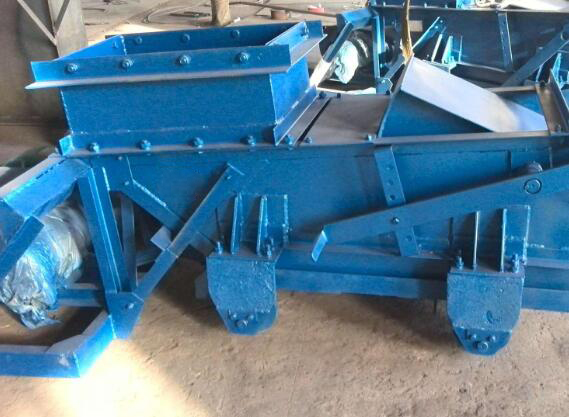

往复式给煤机实拍

  1、电源插座:将用户的交流电转换成稳定低电压运行控制电器;

  2、CPU卡:是该系统的控制中心,负责对系统进行控制;

  3、输入信号转换卡:将用户给煤指令转换为CPU能处理的0~10kHz频率信号;(指令卡:0~10kHz为0Hz,10000Hz为99.999%)测试点TP3,用来测量相对接地点TP13的频率输出。键盘上会显示频率。这个频率应与TP3测试时测量的频率相同;

  4、频率/电流转换卡(A2/A3):将CPU的输出频率信号转换成4-20毫安的电流信号给变频器并反馈给DCS;反馈卡(A2):这个卡将微处理器产生的反馈频率转换成模拟信号,供用户使用。TP2测试点用来测量对接点TP13从微处理机到该卡的频率输入。用A2驱动转换器VFD。将地址设置为1(DC/MM)时,将使用A2信道。反馈卡(A3):这个卡把微处理器产生的反馈率转换成用户使用的模拟信号。测试点TP1是用来测量对接点TP13从微处理机到该卡的频率输入的,频率会显示在屏幕上,这个频率应该是和测试TP1的频率是一样的;

往复式给煤机实拍

  5、显示面板/键盘:实现人机交互;

  6、外继电器控制回路:实现给煤机、清扫链电机启停控制、现场信号采集与扩展等。

  那以上就是往复式给煤机的组成了,大家可以了解一下,有什么疑问和需要,可以直接联系我们,或者直接在网站上留下您的需求和联系方式,我们会及时与您联系的!
